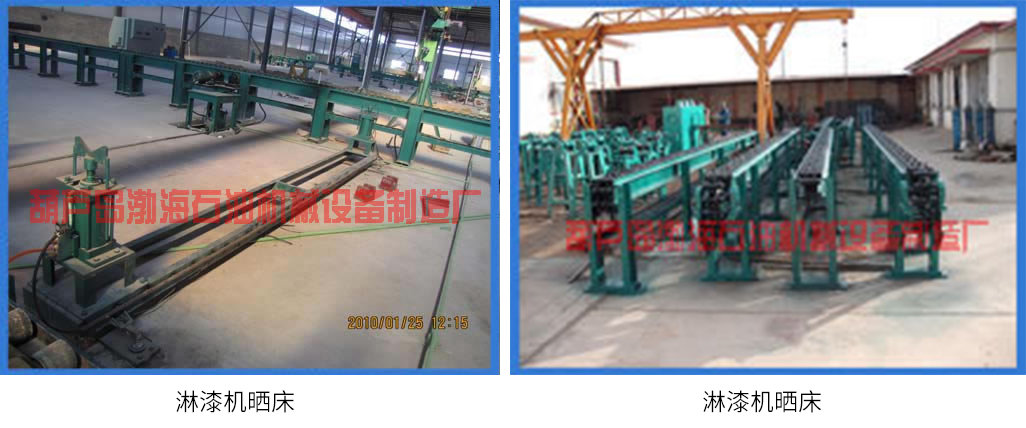

產品名稱：淋漆機曬床

　　產品型號：LSJ-60/180（180/340）

　　一、概況說明

　　1、用途，新制及修復的油管為了防止生銹，其表面必須淋漆，淋漆后的油管，為了防止漆的脫落，必須晾曬干固，相繼進行稱重、測長、噴標的工序；上述幾種工作是在25米長的晾曬架上進行的，晾曬架是淋漆后的油管必不可少的設備。

　　2、晾曬架（晾曬運送線）：是由機架、電機、拖動鏈輪、鏈條輥道、鋼管輸送托板（或托輥）等組成。

　　3、產品的特點：晾曬架是由操作臺統一操作的，操作方便，傳輸平穩，勻速前進，利于油漆干固，待油管到達晾曬架尾部時，淋漆干固了的油管進行稱重、測長與噴標。

　　二、操作規程

　　1、當油管進入淋漆箱時，接通晾曬架上的電源，使鏈輪旋轉，拖動鏈條輥道，繞著25米長的機架做循環運動。待從淋漆箱里出來的淋過漆的油管會落入輥道上的托板中，隨著鏈條輥道的傳送，托舉油管的托板做勻速前進，油管上的淋漆隨時間劃過而晾曬干固。

　　2、當油管運送接近晾曬架尾部時，油管上的淋漆已干固，此時切斷晾曬架上的電源，油管停止運動，開始對油管進行稱重、測長與噴標。

　　3、當油管噴標結束后，再次接通電源，晾曬架重新運轉，直至將油管送往儲存架上，晾曬架的動作進入下一循環。

　　三、主要技術性能參數

　　晾曬架適用淋漆管的規格及范圍

　　1、第一種晾曬架，適于管徑Φ60—Φ180mm，長6—12m的油管淋漆后的晾曬，油管的輸送時靠輥道上托板進行的，兩排的晾曬架長度都是25米，都是由PLC控制，動作協調一致，好用。

　　2、第二種晾曬架，適于管徑Φ180—Φ340mm，長亦為6—12m的油管淋漆后的晾曬，油管的輸送時靠輥道上托板進行的，其晾曬行程亦是25米，先進性同第一種架，操作方便，剛性好，便于維護。
