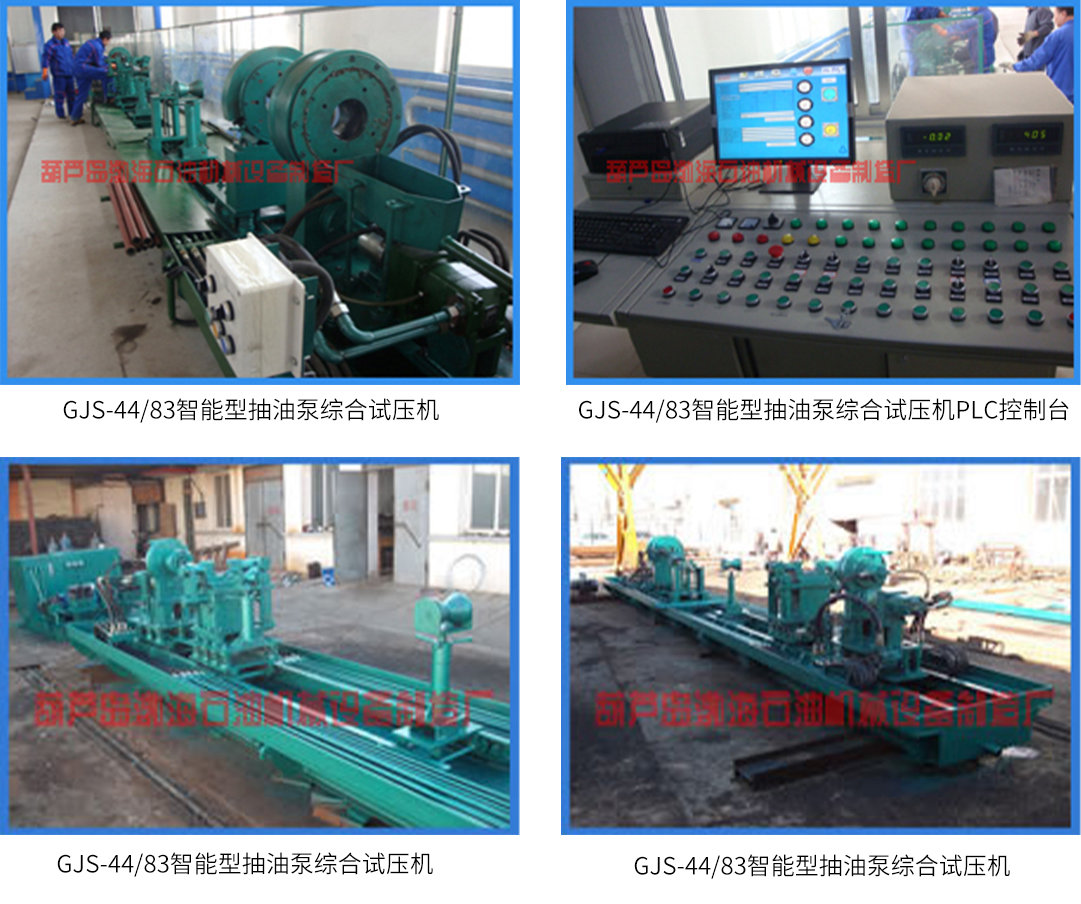

產品名稱:智能抽油泵綜合試壓機

　　產品型號:GJS-44/38

　　產品簡介:

　　GJS-44/83智能型抽油泵綜合試壓機是我廠新研制的抽油泵試壓機，主要用于舊抽油泵拆裝和新舊抽油泵檢測（壓力檢測和漏失量檢測）。試壓過程由PLC自動控制，漏失量自動計量。計算機顯示壓力、扭矩、漏失量數據，且具有自動儲存、報表、打印等功能。

　　一、 結構特征

　　該試壓機主要由主機和操作臺兩個部分組成。

　　1主機：由主、背鉗，托架，控油裝置，機座，行走小車，動力源，油箱（液壓油箱和柴油箱）等組成。是完成抽油泵的拆裝、試壓，漏失量測試的主要裝置。主、背鉗行走小車上裝有壓縮彈簧，以便主、背鉗在工作時能上下微量浮動，使上、卸扣時有一定自由度，保證對中自由，不傷扣，不粘扣。設備四周設有安全防護罩。機座內設有回油槽，使柴油能及時流回油箱。

　　2操作臺：主要由操縱箱、PLC、計算機和電器元件組成，安全電壓24V。完成整機動作控制。

　　二、 技術參數

　　適用范圍：直徑：Φ38mm—Φ83 mm, 長4500——8000 mm各種型號的抽油泵

　　額定高檔扭矩：2.2KN.m

　　額定低檔扭矩：8.0KN.m

　　高檔額定轉速：54r/min

　　低檔額定轉速：15r/min

　　系統試驗壓力：0-40 Mpa

　　系統額定壓力：14Mpa（工作壓力 5—9MPa）

　　系統額定流量：75L/min

　　主背鉗通徑：Φ160mm

　　設備總功率：37KW

　　設備外形尺寸：長×寬×高=11000mm×1160mm×1550mm

　　三、 作業前準備工作和操作注意事項

　　1作業前應打開電源開關，觀察電流表、電壓表是否正常。檢查電源線是否缺相。

　　2通電正常后，打開電磁溢流閥開關，電機開始運行，待電機運行正常后（冬季時應使電機空載運行幾分鐘）準備工作。

　　3電機正常運行后，檢查油路各種閥是否正常，油路接頭處應無漏油現象，各種閥的閥芯應動作靈活。

　　4、待設備各部運行正常后，即可按作業程序進行抽油泵的試壓及漏失量的測驗作業。

　　5正常工作時一般情況下應采用高檔級，工作壓力以5—9Mpa為宜。

　　進油端主鉗壓力扭矩對照表
